飛虹半導體：國產IGBT單管FHF20T60A型號參數以及應用領域！
瀏覽量：3003
類型：行業資訊
日期：2023-04-03 10:21:46
分享：
新產品FHF20T60A型號參數的IGBT單管是適合應用于高頻車載AC220V逆變器、戶外儲能電源、電動工具設備中的電機驅動模塊、工業縫紉機（IGBT作為PFC和電機驅動元件，PFC+電機驅動電路（三相全橋拓撲結構）、伺服電機驅動器、變頻器、破壁機（在破壁機的馬達驅動部分）等電路場景。
高可靠性、擁有反向并行的快恢復二極管、Trench Field Stop technology（拖尾電流非常短、出色的Vcesat飽和壓降、關斷損耗低）、擁有正溫度系數、適用頻率：20KHz的特點。所以FHF20T60A型號參數的IGBT單管是可以替代NCE20TD60BF單管型號參數應用的。
目前FHF20T60A型號所具備的600V電壓、20A電流也是讓其更符合工業用?？梢粤粢獾氖秋w虹半導體生產制造的IGBT單管產品都是經過一系列可靠性研究才會反饋到市場進行應用的。

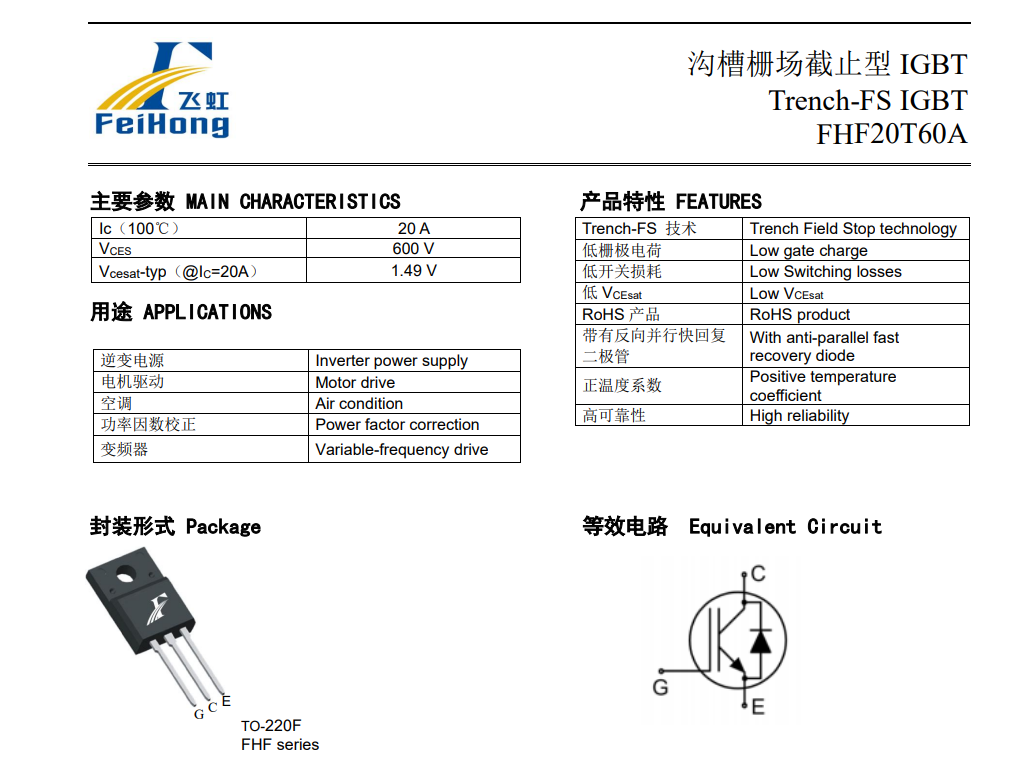

目前飛虹半導體的FHF20T60A型號IGBT產品參數特點為：
1、FHF20T60A擁有高可靠性以及反向并行的快恢復二極管特性，Trench Field Stop technology（出色的Vcesat飽和壓降、拖尾電流非常短、關斷損耗低）、擁有正溫度系數、適用頻率：20KHz。

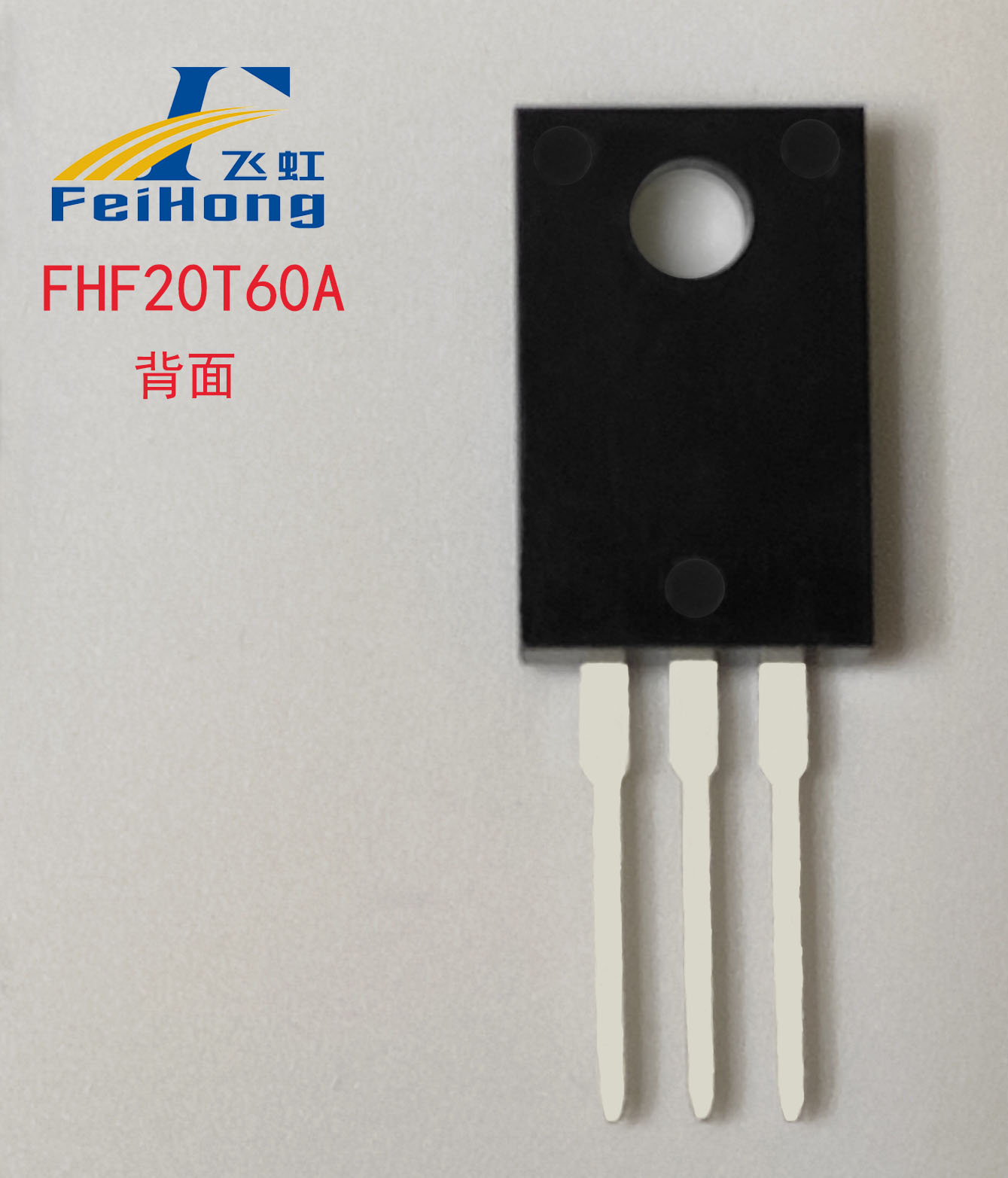

2、FHF20T60A的封裝形式是TO-220F，其具有20A, 600V, VCEsat典型值：1.49V，＜1.70V；IC (Tc=100℃)：20A；Bvces：600V；IF (Tc=25℃)：40A；IF (Tc=100℃)：20A。
3、FHF20T60A是一款N溝道溝槽柵截止型IGBT，使用Trench Field stop Ⅱ technology 和通過優化工藝，來獲得極低的 VCEsat 飽和壓降，并在導通損耗和關斷損耗（Eoff）之間能做出來良好的權衡。
4、出色的導通壓降與極短的拖尾電流為客戶在優化系統效率時提供有力的幫助，國產IGBT單管,FHF20T60A廣泛適用于AC220V輸出的高頻車載正玄波逆變器和戶外儲能電源等各類硬開關等電路場景。
下述為飛虹半導體FHF20T60A型號IGBT單管產品可應用具體領域為：
1、高頻車載AC220V逆變器

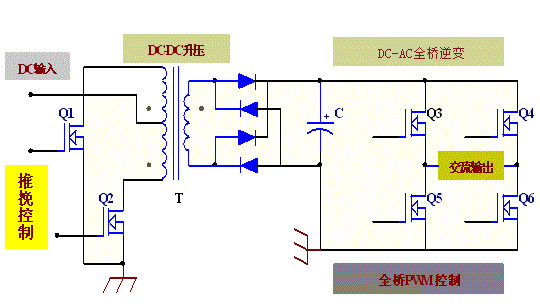

具體使用方案：600W機型：使用4只FHF20T60A在逆變器的全橋拓撲結構上。
2、戶外儲能電源
具體使用方案：220V輸出的逆變模塊（600W機型）。
3、電動工具
由交流供電的樹墻修剪機、 吹葉機、電鋸和角磨機等，主要為電動工具設備中的電機驅動模塊，電機主要有：有刷直流、 三相無刷直流或感應電機，電機驅動使用三相電機驅動電路圖，國產IGBT單管,FHF20T60A與電機驅動介紹中的電路原理圖相同。
4、電機驅動
工業縫紉機（IGBT作為PFC和電機驅動元件，PFC+電機驅動電路（三相全橋拓撲結構）、伺服電機驅動器（如：電動叉車類使用三相電機驅動）、變頻器、破壁機（在破壁機的馬達驅動部分）。
飛虹半導體的FHF20T60A型號場效應管是國產優質的IGBT單管產品，其應用領域涉及光伏逆變器、戶外儲能電源、高頻車載正玄波AC220V逆變器、UPS、電焊機等！飛虹半導體20年來專注為國內的電子產品廠家提供了優質的產品以及配套服務。除提供免費試樣外，更可根據客戶需求進行量身定制IGBT單管產品。直接百度輸入“飛虹電子”即可找到我們，免費試樣熱線：400-831-6077。
